이런 촬영용 턴테이블 처음일걸?안녕하세요 일상생활 속에서 기술과 공학을 접할 수 있도록 매일 노력하는 크리에이터 K입니다.
이번에는 상품을 홍보할 때 많이 쓰는 촬영용 턴테이블을 만들어 봤습니다.
본문을 읽기 전에 다음 영상을 한 번 보고 오시면 큰 도움이 될 것 같습니다.
촬영용 턴테이블의 경우 네이버에 검색하시면 이미 많은 종류의 상품들이 나와 있어서 쉽게 구매하실 수 있습니다.
그런데 시장에서 구입하는 방법은 기술과 공학을 쉽게 접할 수 있도록 노력하는 것이 아니라 돈만 쓰는 것 같아요.
최근 네이버 블로그에서 타미야 미니카(미니사구)를 주제로 포스팅한 적이 있는데, 여러 방향에서 찍은 사진을 편집하여 사용하였습니다.
하지만 유튜브 동영상을 촬영할 때는 사진만으로 미니카의 외형을 구체적으로 표현하는 데 한계를 느끼게 됐어요. 그래서 “더 좋은 방법이 없을까?” 고민을 해봤습니다

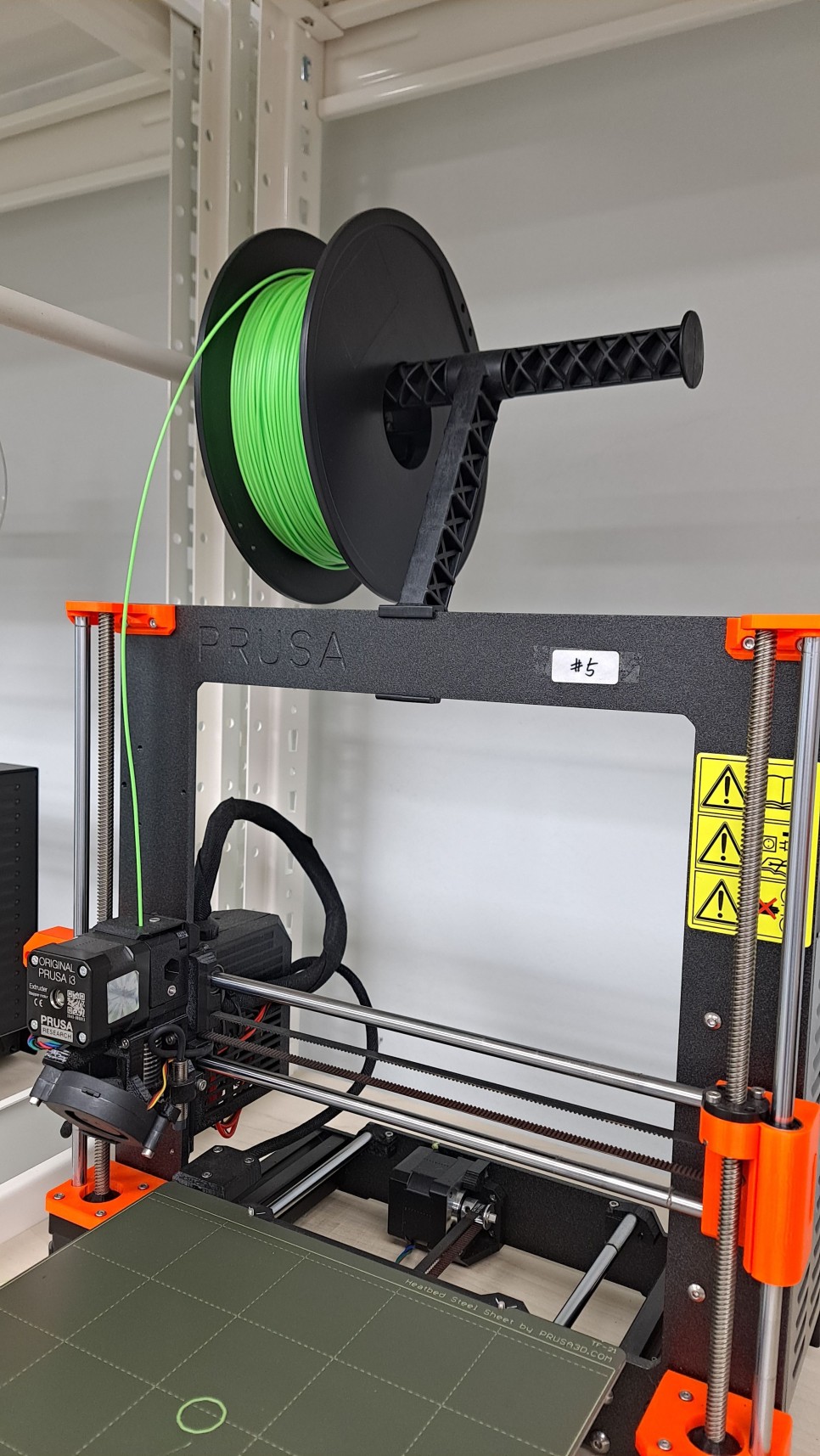

그러던 어느 날 3d 프린팅을 하면서 필라멘트 한 통을 다 쓰고 나니 보빈이라는 플라스틱 부품이 눈에 들어왔습니다.
평소에는 상당히 관심이 있던 것이었는데, 버리기 아깝다는 생각이 들기 시작했습니다.

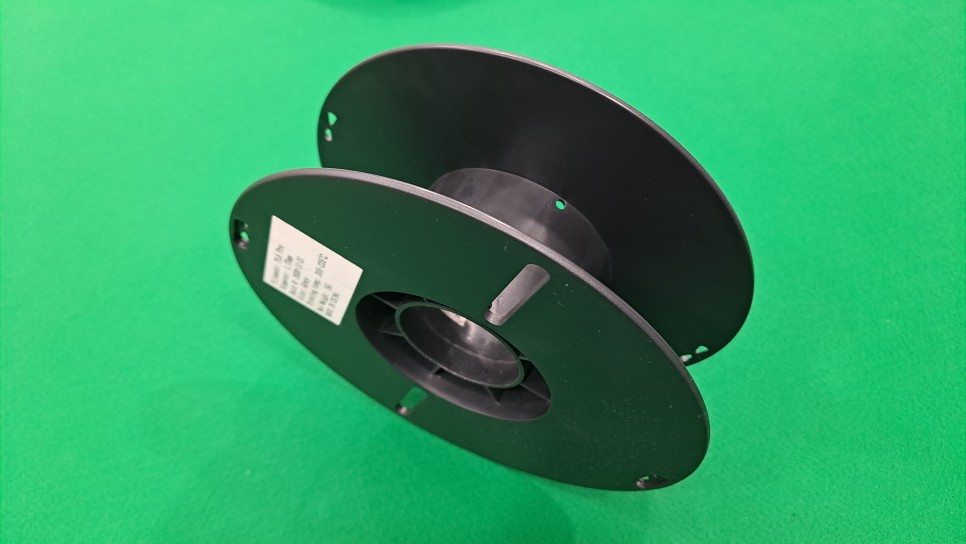

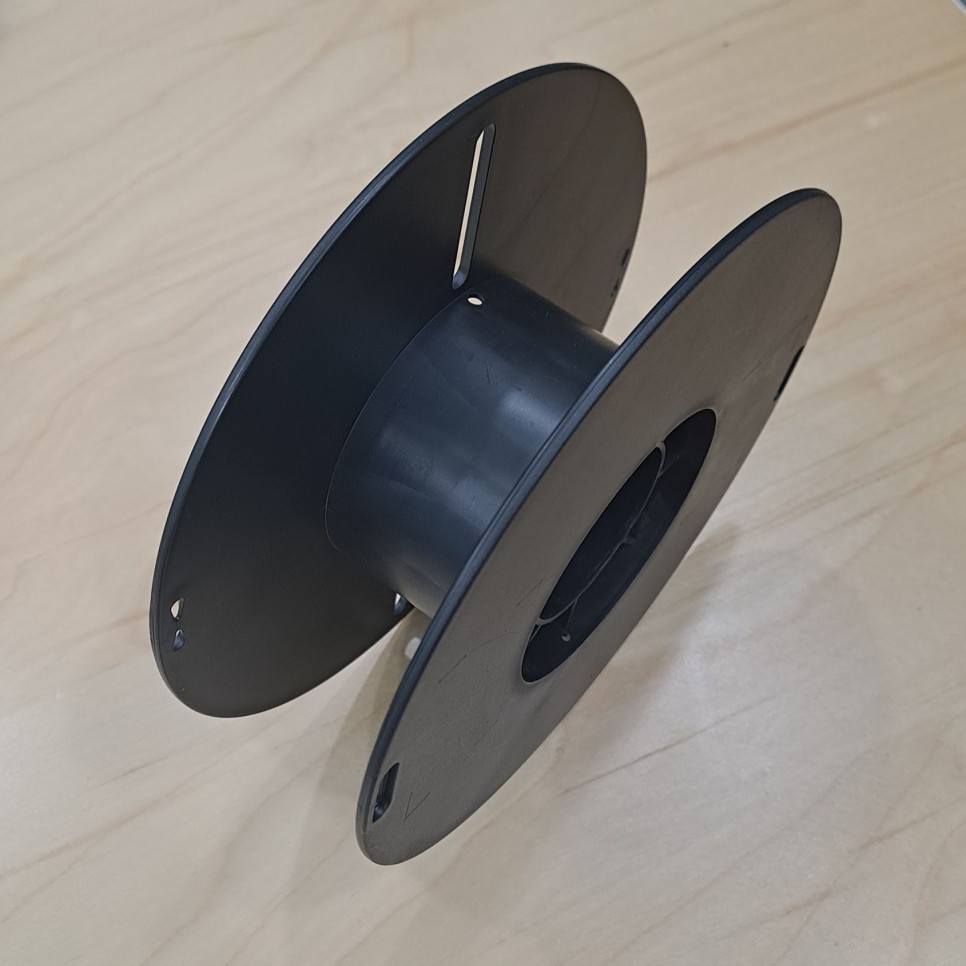

다 쓴 3d 프린터용 필라멘트 보빈
문득 제품을 놓고 돌리는 원판으로 쓰면 좋겠다는 생각이 들었어요. 그 날부터 제품 촬영용 턴테이블 프로젝트가 시작되었습니다.
POINT 1. 필라멘트 보빈 재활용 하다가 남은 필라멘트 보빈을 재활용합니다.
누구나 3d프린팅을 하지 않기 때문에 필라멘트 보빈이 없는 경우도 있을 수 있습니다.
“이 경우 주변에서 구할 수 있는 원형 접시 등을 재활용하거나, 두께 3mm 정도의 아크릴이나 MDF 원판을 주문 제작하는 방법도 있습니다”POINT 2. 타미야 유니버설 기어 박스 활용 필자가 만드는 제품 촬영용 턴테이블은 높은 전압에 고성능 정밀 모터를 사용하는 것이 아니라 1.5V 배터리 2개, 과학 실험용 소형 DC 모터, 기어 박스를 사용하는 최소 사양의 기계식 턴테이블입니다.
기어박스의 경우 다양한 크기의 기어를 3d 프린터로 사용할 수 있지만 누구나 구할 수 있도록 시판되고 있는 타미야 (Tamiya) 사의 유니버설 기어 박스를 사용합니다.
안녕하세요. 일상 생활 속에서 기술과 공학을 쉽게 접할 수 있도록 노력하고 있는 엠디파파입니다.
이번에… blog.naver.com
타미야 유니버설 기어 박스는 어떤 기어를 어떻게 배치하느냐에 따라 3종류의 기어 대비 어느 하나를 선택하여 조립할 수 있습니다.
제공하는 기어비 100:1, 270:1, 720:1 중 가장 느린 속도인 720:1로 조립합니다.

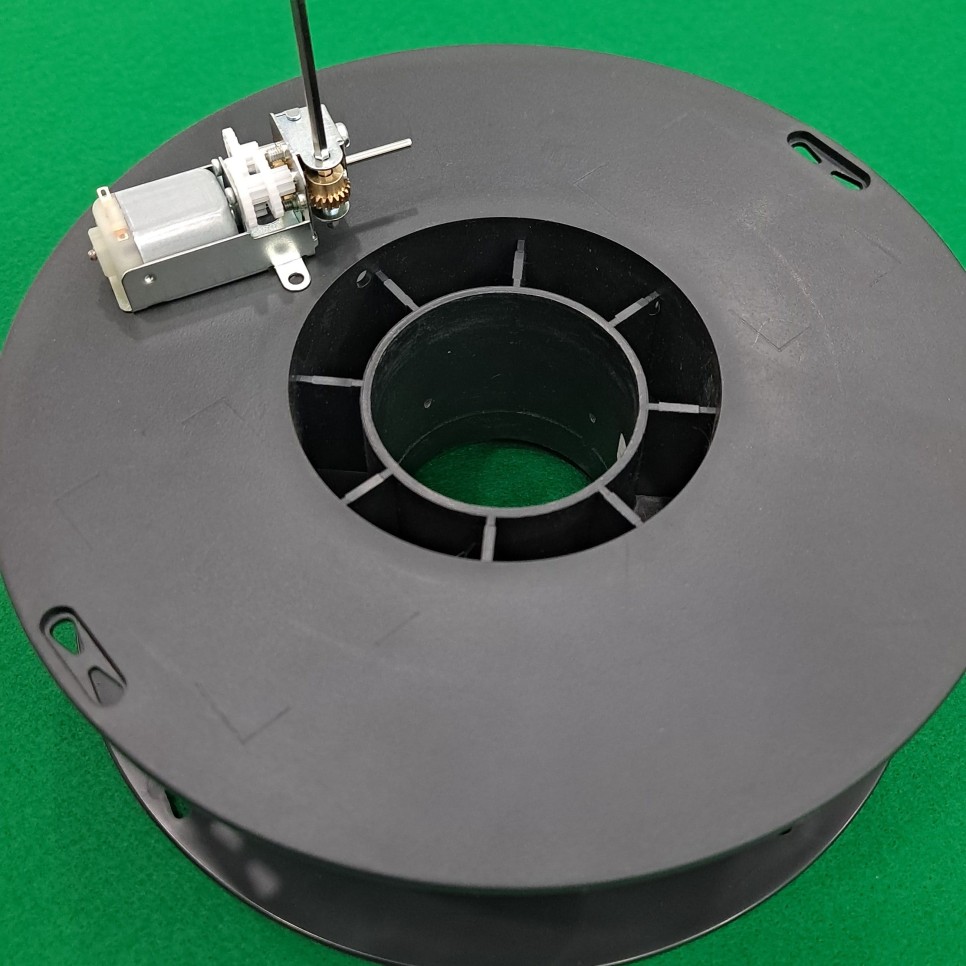

필라멘트 보빈 위에 올려진 타미야 유니버설 기어박스
POINT 3. 다양한 부품 사용 기계식 촬영용 턴테이블을 만들기 위하여 다음과 같이 다양한 부품을 사용합니다.
필라멘트 보빈x1필라멘트를 일회용 보빈은 회전판 용도입니다.
보빈이 없으면 접시, 원형거울, 아크릴 원판, MDF 원판 등을 사용하실 수 있습니다.

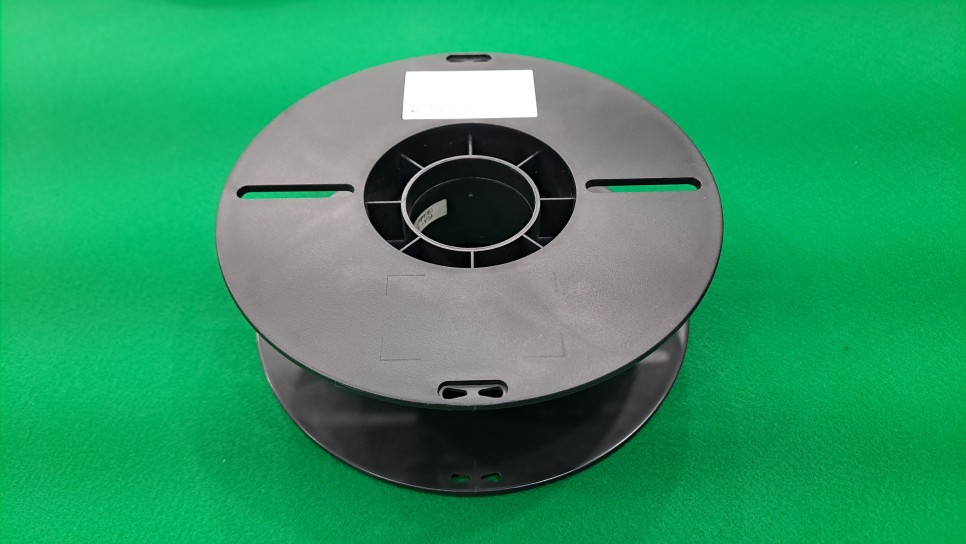

필라멘트 보빈
타미야 유니버설 기어박스 x1set 인터넷으로 남녀노소 누구나 쉽게 구매하실 수 있어요.
타미야 유니버셜 기어 복스
원형커버(지름 20cm, 두께 1mm 미만)x1 필라멘트 보빈의 윗면을 덮는 용도입니다.
종이, 천, 스티커 등을 사용해도 좋습니다.

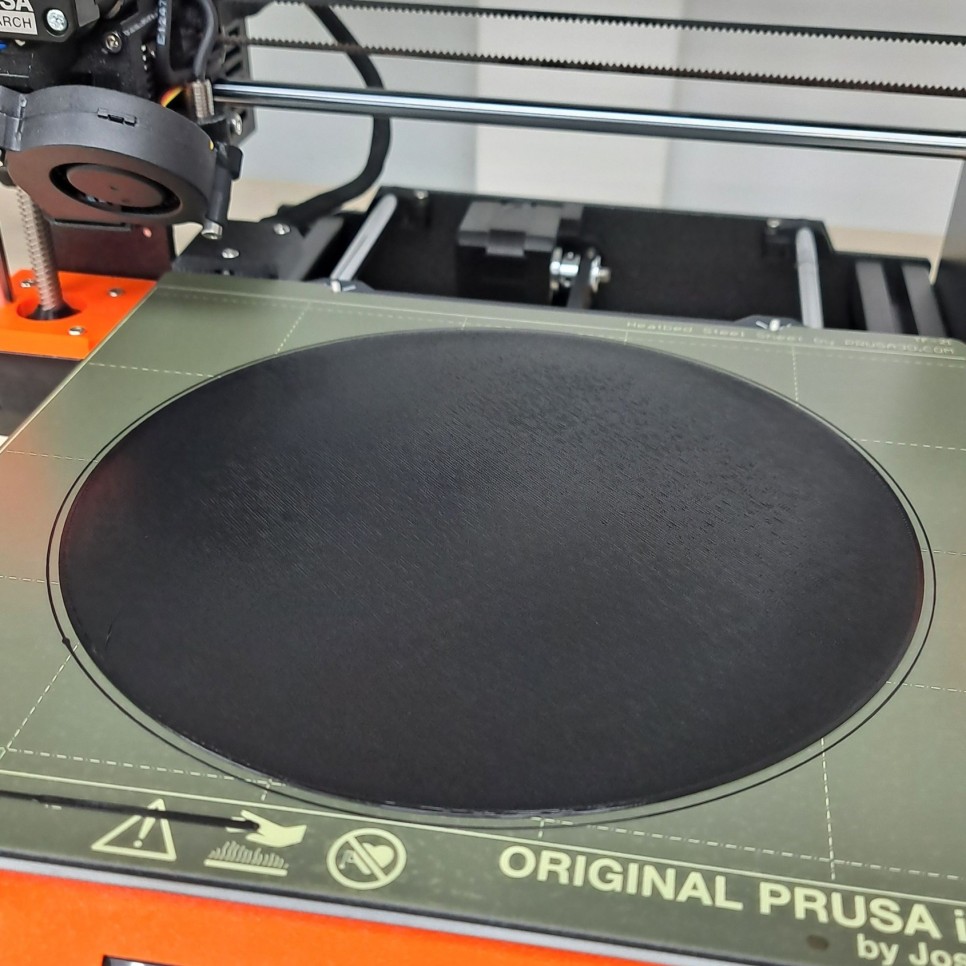

3d 프린터로 출력 중인 원형 커버
베이스x1턴테이블의기둥이되는핵심부품입니다.

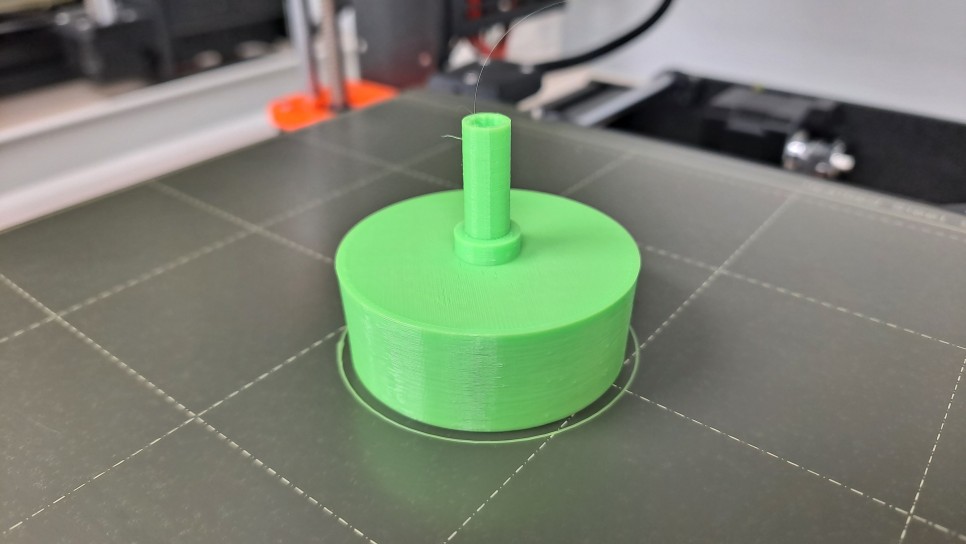

아답터x1 회전판(필러먼트 보빈)과 베이스를 잇는 부품으로 아답터의 바깥쪽은 보빈에 꽂고 아답터 중심축의 외경은 608 베어링에 꽂고 중심축의 내경은 스플라인 샤프트에 꽂습니다.
돌림판의 종류에 따라 아답터의 형상이 변경 될 수 있습니다.
보빈 대신에 원의 재료를 사용하는 경우는, 적절한 형태의 어댑터가 필요할 수 있습니다.
회전판(필라멘트 보빈)과 베이스를 연결하는 어댑터
z10 스파 기어 (톱니 수 10) 측면 구멍에 무두 볼트를 사용하여 타미야 유니버셜 기어 박스의 출력 샤프트에 고정할 수 있습니다.
z10 슈퍼기어(톱니수10)
z40 스파기어(톱니 수 40) 측면 구멍에 무두 볼트를 사용하여 스플라인 샤프트에 고정할 수 있습니다.
z40 스파기어(톱니수40)

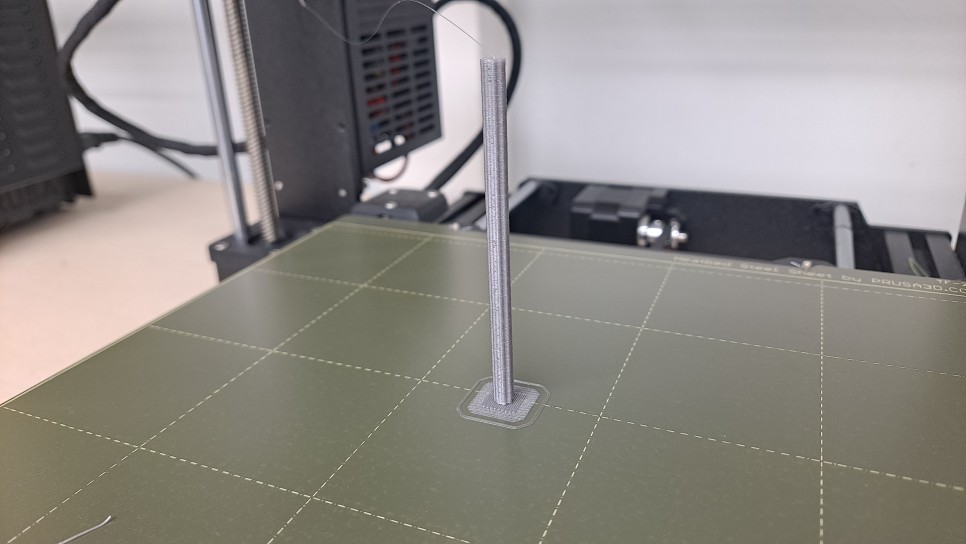

스플라인 샤프트(길이 85mm) Z40 스패기어의 중심 구멍에 끼우는 스플라인 샤프트입니다.
스플라인샤프트(길이85mm)

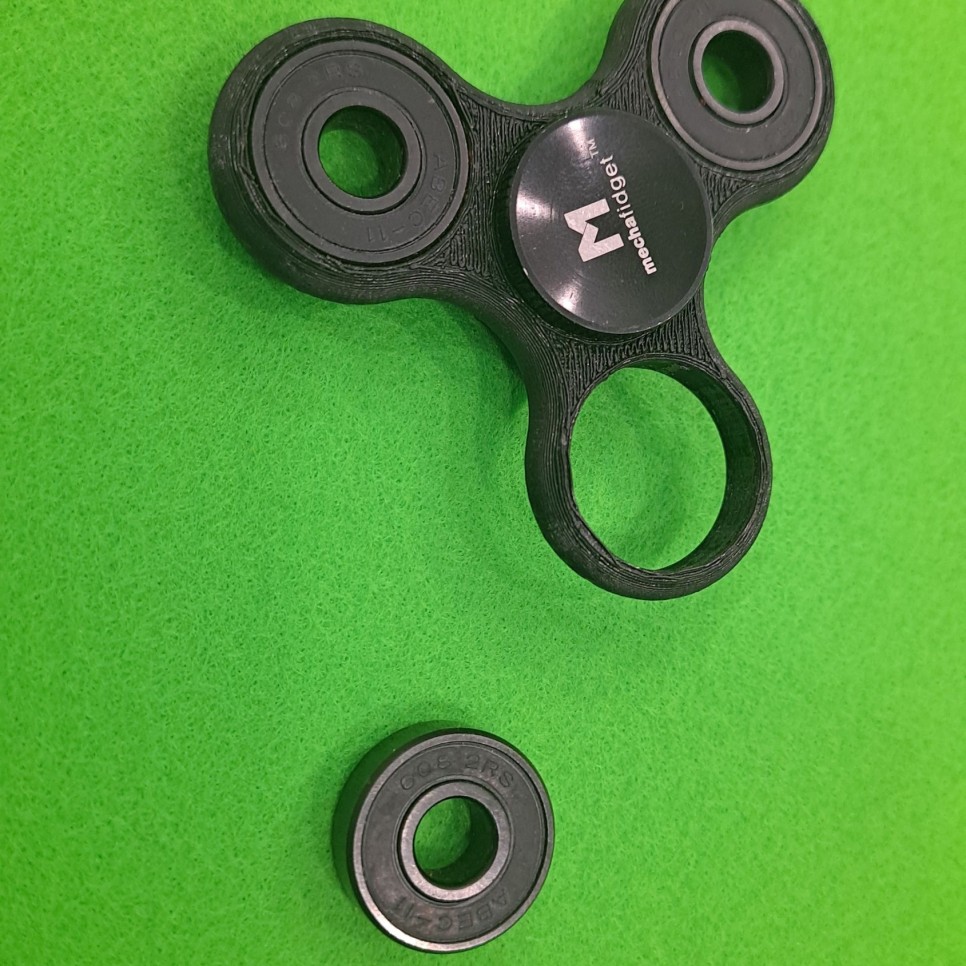

608 베어링 피젯 스피너로 자주 사용하므로 1개만 빼고 재활용합니다.
608 베어링
무두볼트 M3x3mmx2z10 스패기어와 z40 스패기어를 각각 샤프트의 특정위치에 고정하는 용도입니다.

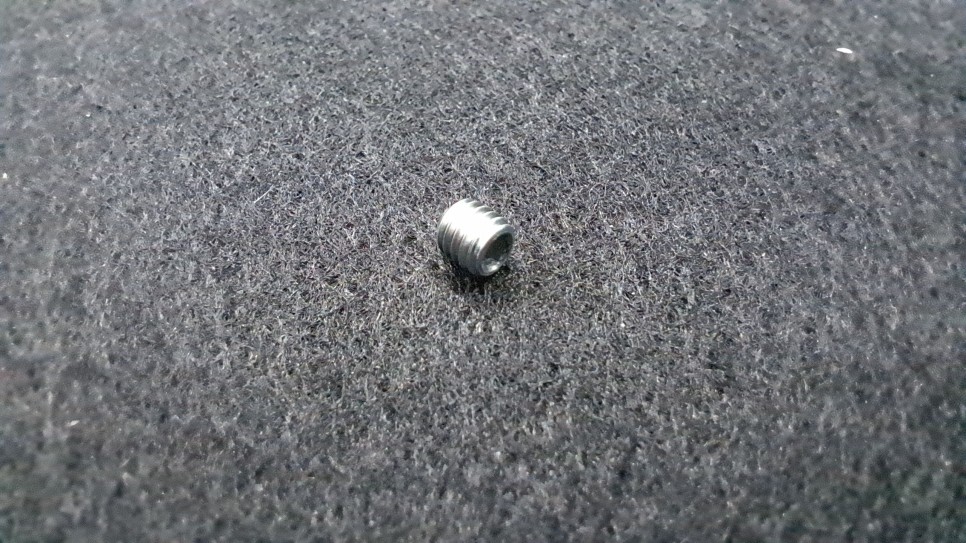

무두볼트 M3x3mm

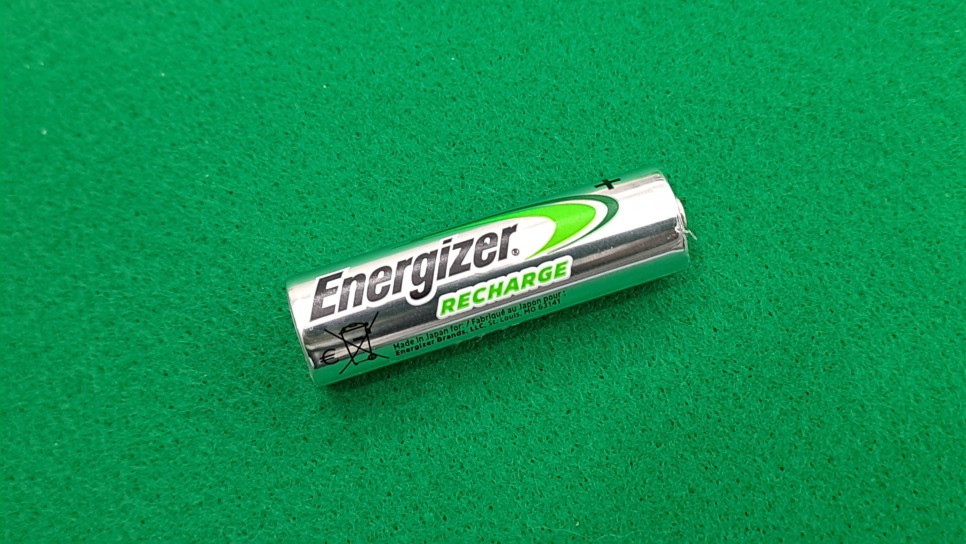

AA배터리x2 기계식 촬영용 턴테이블은 AA배터리 2개, 3 v전압을 사용합니다.
AA 전지
배터리홀더(+,-전선포함)x1
배터리 홀더
on-off 스위치 x1

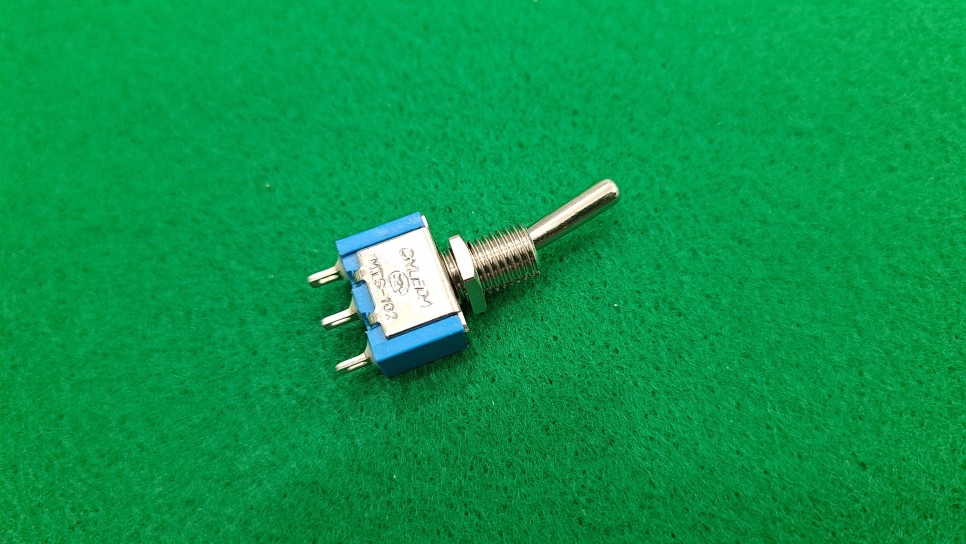

온오프 스위치
전선 10cm x 1

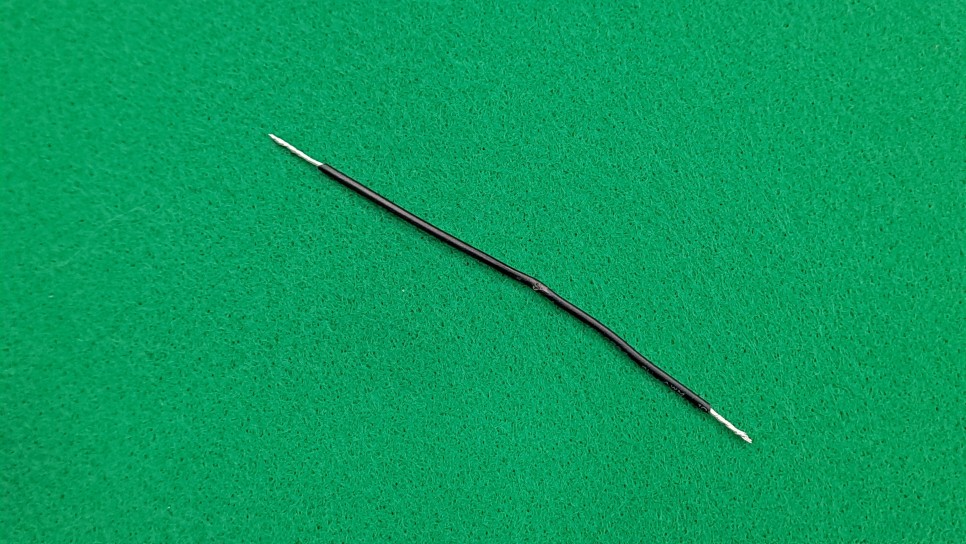

전선10cm
양면 테이프 보빈에 원판을 붙이는 용도입니다.

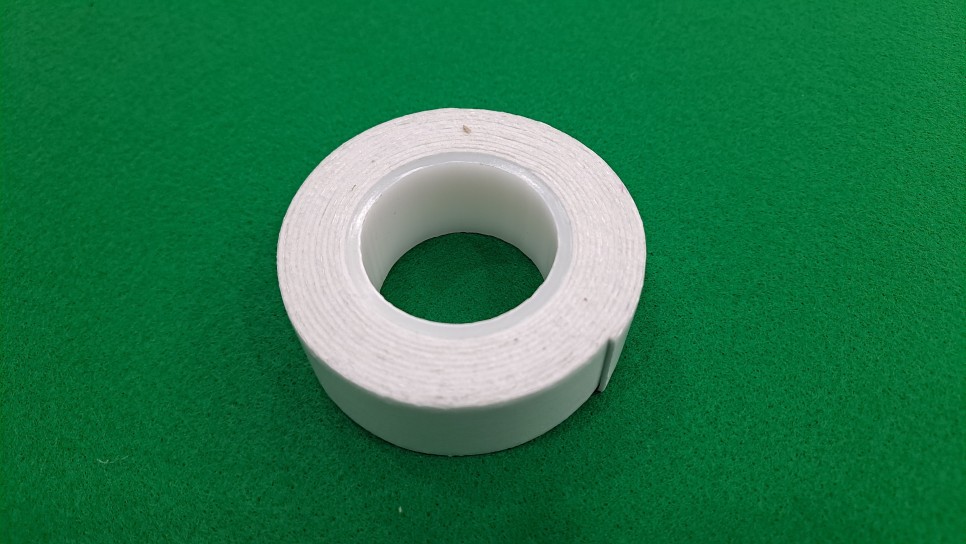

양면 테이프 POINT 4. 저속 회전 높은 기어비(2,880:1)를 사용하였으며 회전속도는 약 5rpm(1분당 5회전)입니다.
먼저 타미야 유니버설 기어 박스, 온 오프 스위치, 배터리 홀더를 전선으로 연결합니다.
납땜을 해주면 더 좋아요.

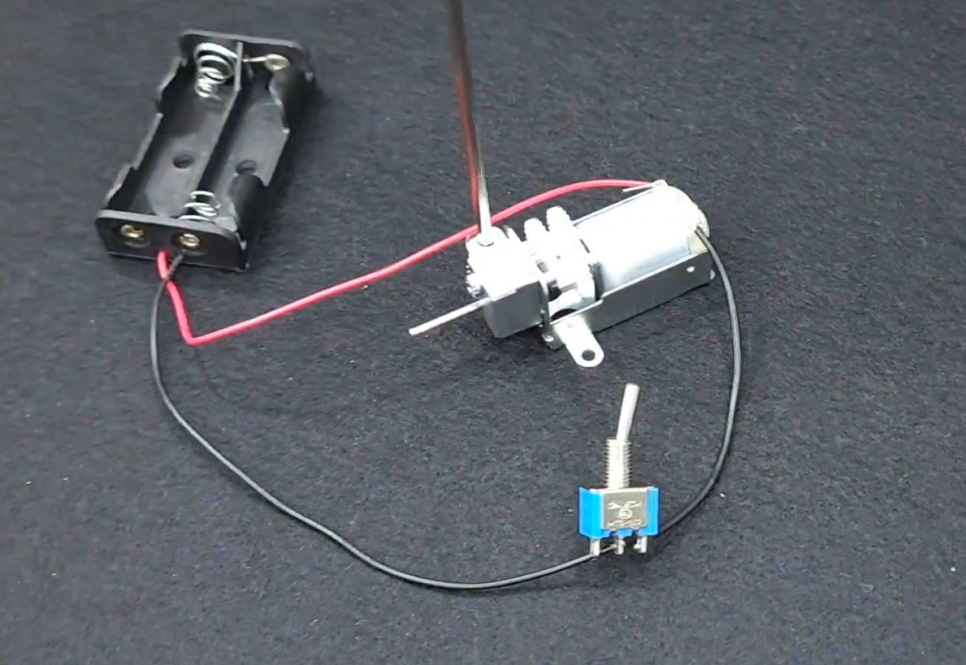

타미야 유니버셜 기어 박스, on-off 스위치, 배터리 홀더를 전선으로 접속하는

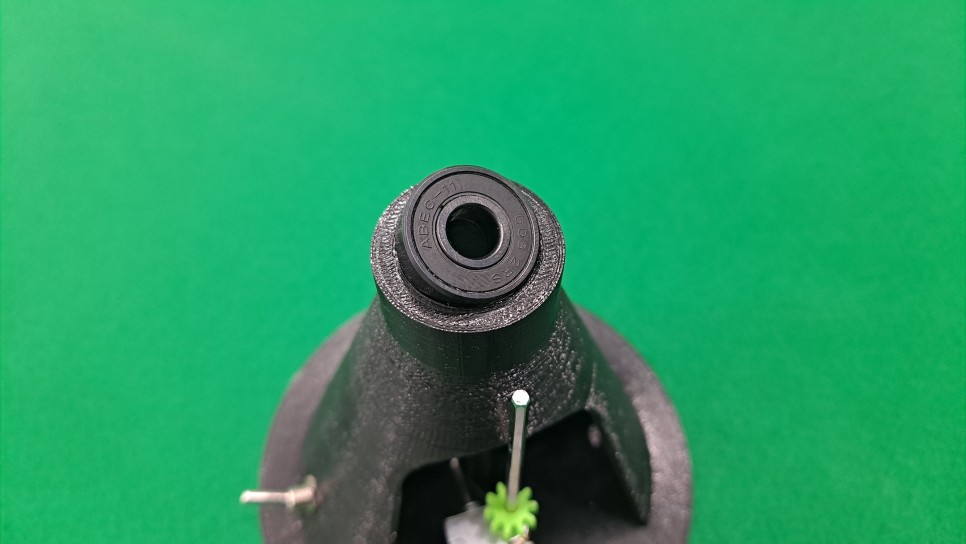

베이스상부의 구멍에 608 베어링을 올려놓고 고무망치로 가볍게 박습니다.
베이스에 608 베어링을 끼워 넣음
베이스 하부에는 유니버셜 기어박스, 온오프 스위치, 배터리 홀더를 각각 고정해 줍니다.
배선 처리도 깔끔하게 해줍니다.

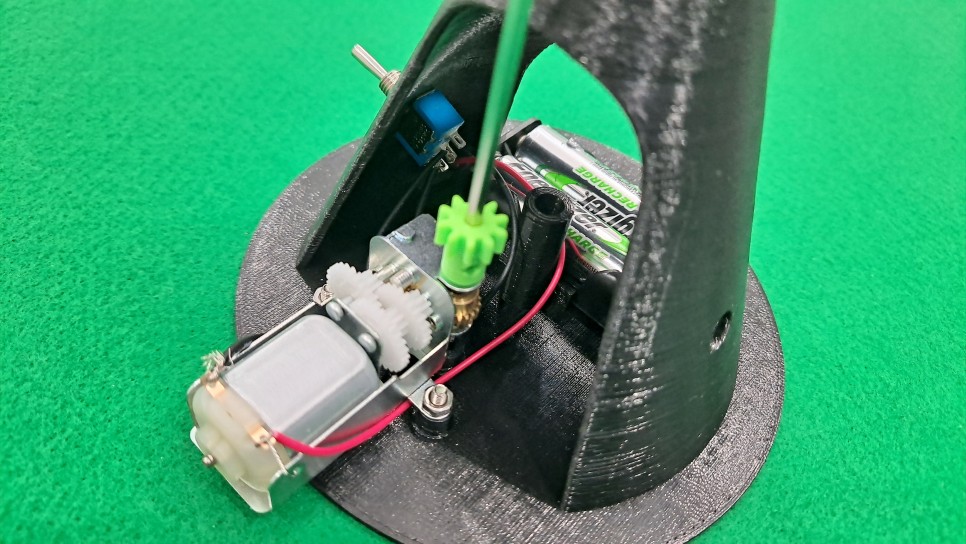

유니버설 기어박스, on-off 스위치, 배터리 홀더 조립하기
실제로 제품 촬영을 해보니 촬영용 턴테이블의 회전 속도는 5rpm(1회전하는 데 12초) 이하가 적당했습니다.
rpm은 분당 회전수를 의미합니다.
따라서 테이블의 회전속도가 5rpm 이하가 되도록 기어비(감속비)를 만들어야 합니다.

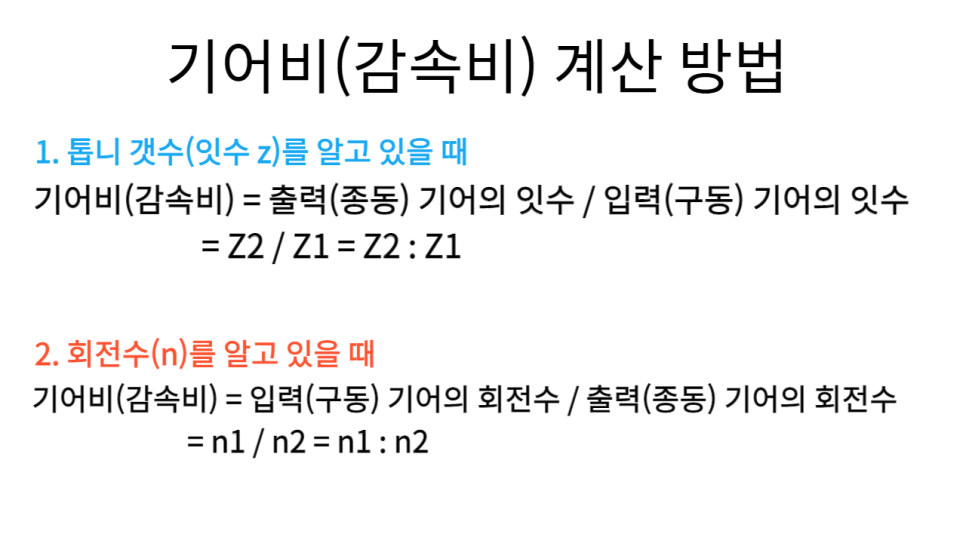

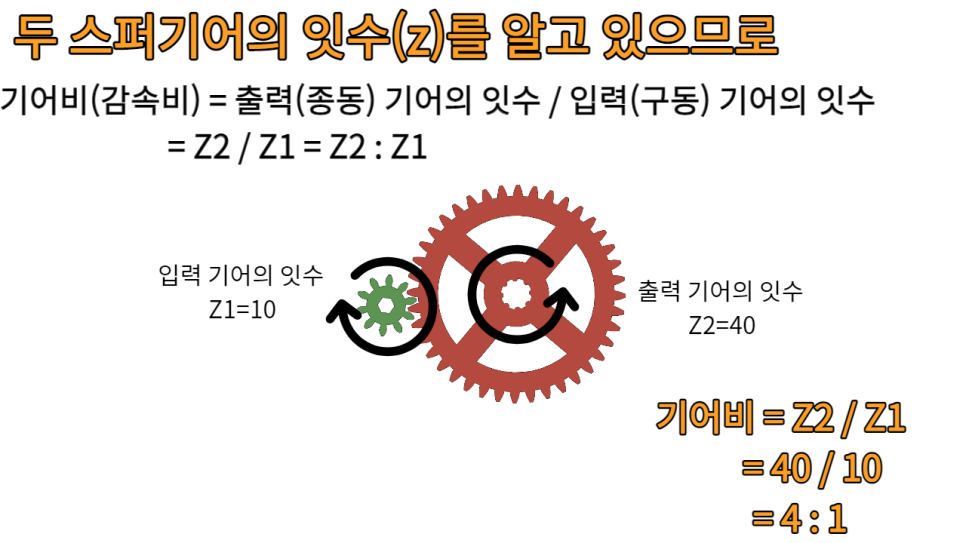

두 기어의 톱니바퀴수(z) 또는 회전수(n)를 알면 기어비를 쉽게 계산할 수 있습니다.
기어비(감속비) 계산방법
회전속도가 약13,000rpm인 소형 dc모터를 5rpm 이하로 하기 위해서는 회전속도를 무려 13,000rpm/5rpm=2600배 이상 줄여야 합니다.
즉, 기어비(감속비) 2600:1 이상의 기어박스가 필요합니다.
타미야 유니버셜 기어박스의 경우 가장 느린 기어비가 720:1이므로 2,600:1 이상으로 만들기 위해서는 추가로 기어 대비 4:1 스파 기어 2개(톱니 수 10개와 40개)를 복식으로 연결하여 회전 속도를 4배 줄여야 합니다.
스파기어비는4:1

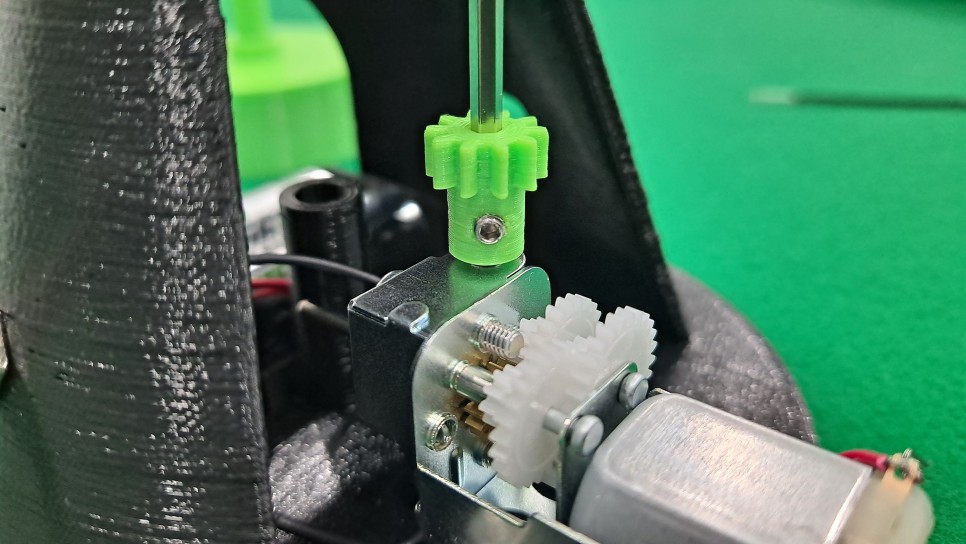

타미야 유니버셜 기어 박스의 수직 출력 샤프트에 z10 스파기어를 끼워 무두 볼트로 가볍게 고정시켜 줍니다.
z10 스파기어 조립
타미야 박스의 기어비가 720:1이므로 소형 dc모터가 720회전하면 z10 연두색 슈퍼기어는 1회전합니다.
타미야 기어박스의 기어비 720:1

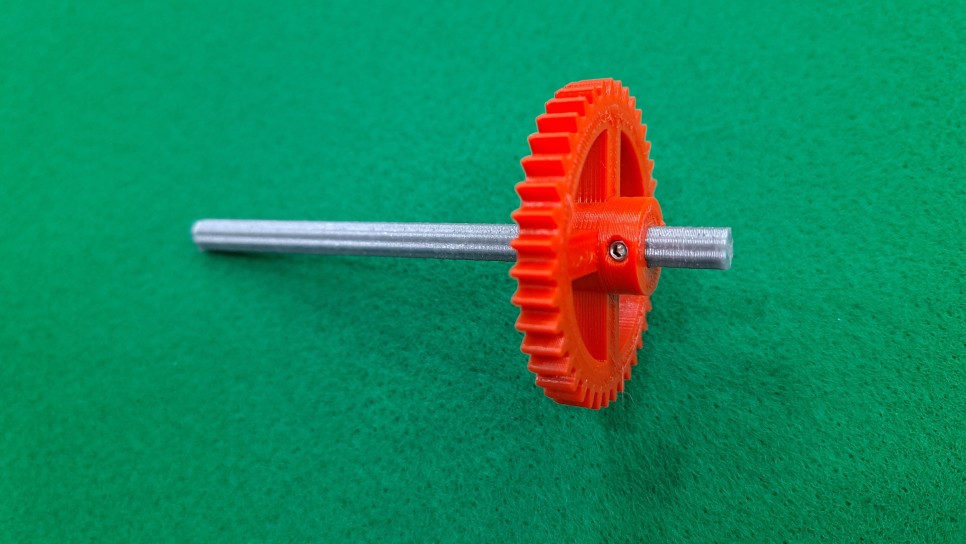

z40 스파기어에 스플라인 샤프트를 무두볼트로 가볍게 고정한 상태에서 베이스의 중심부에 꽂아 z10 스파기어와 맞물립니다.

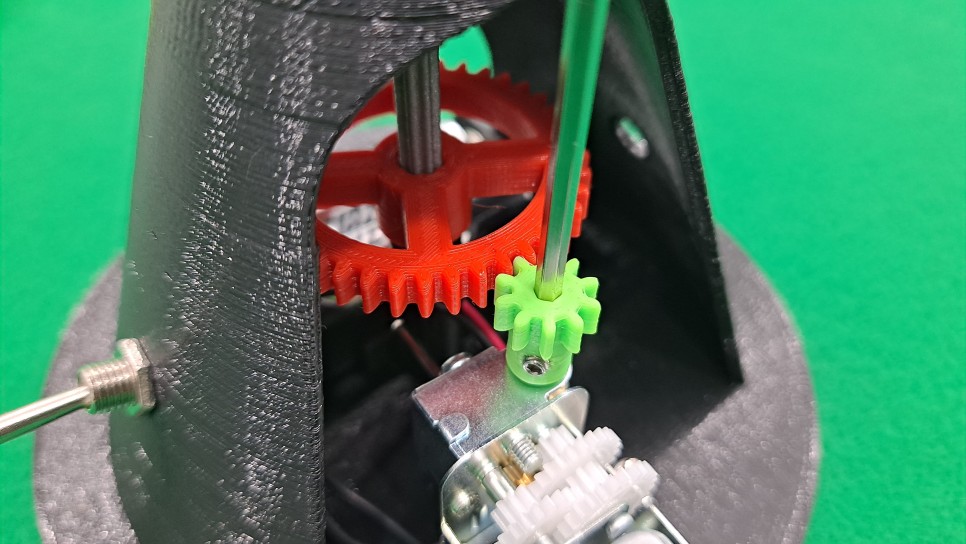

z10 스파기어와 z40 스파기어를 조립하는

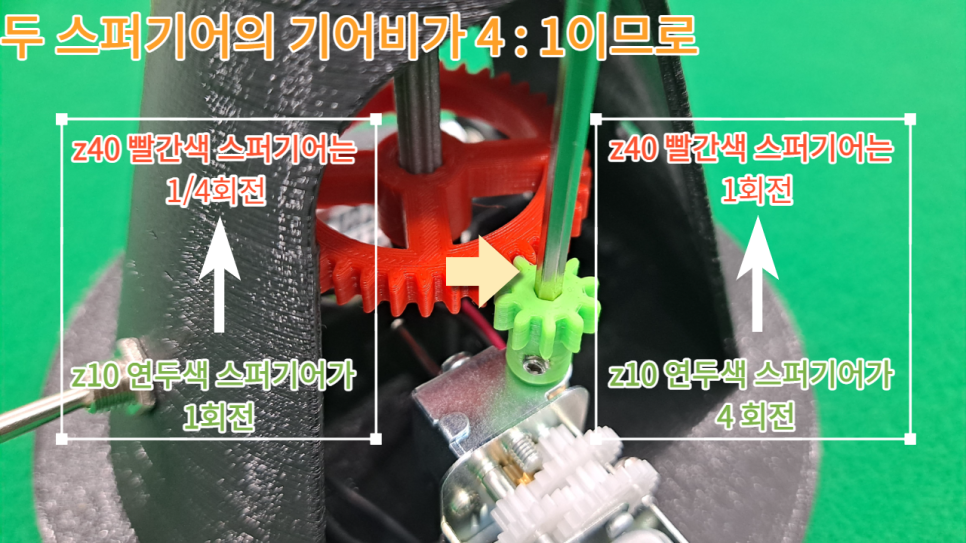

2개의 스파기어비가 4:1이므로 z10 연두색 스파기어가 4회전하면 z40 빨강색 스파기어는 1회전합니다.
양쪽 스파 기어비는 4:1

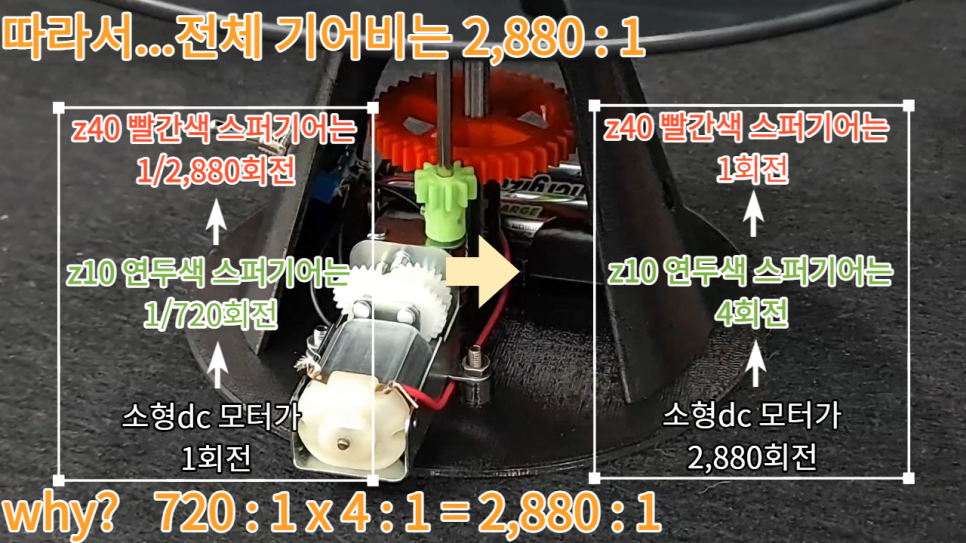

기어비 720:1 타미야 유니버설 기어박스에 추가로 기어비 4:1 스파기어를 복식으로 연결하면 기어비는 720:1×4:1=2,880:1입니다.
따라서 소형 dc모터가 2880회전하면 z10 연두색 스파기어는 4회전하고 z40 적색 스파기어는 1회전합니다.
전체 기어비는 2,880:1

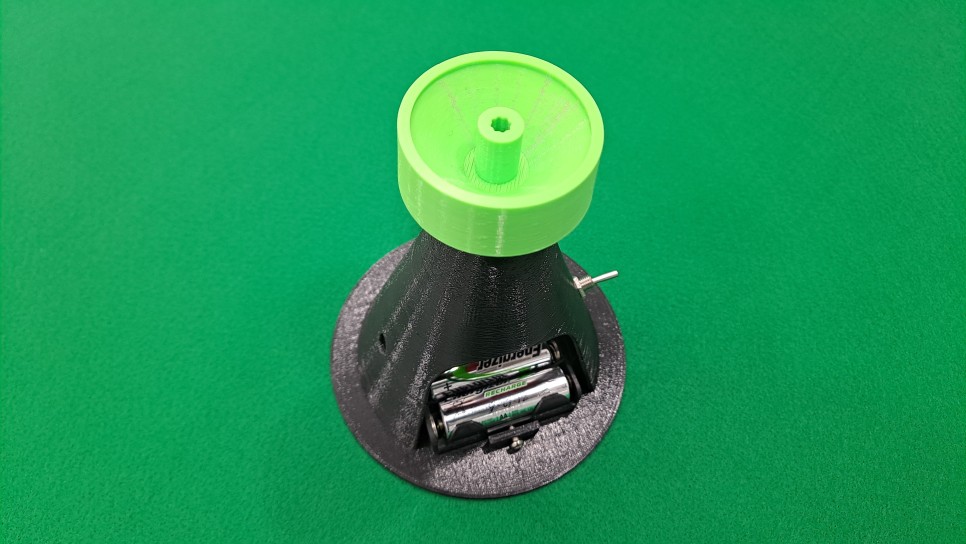

베이스상부에서 고무망치로 아답터를 부드럽게 쳐서 608 베어링과 스플라인 샤프트에 동시에 끼웁니다.
어댑터 조립

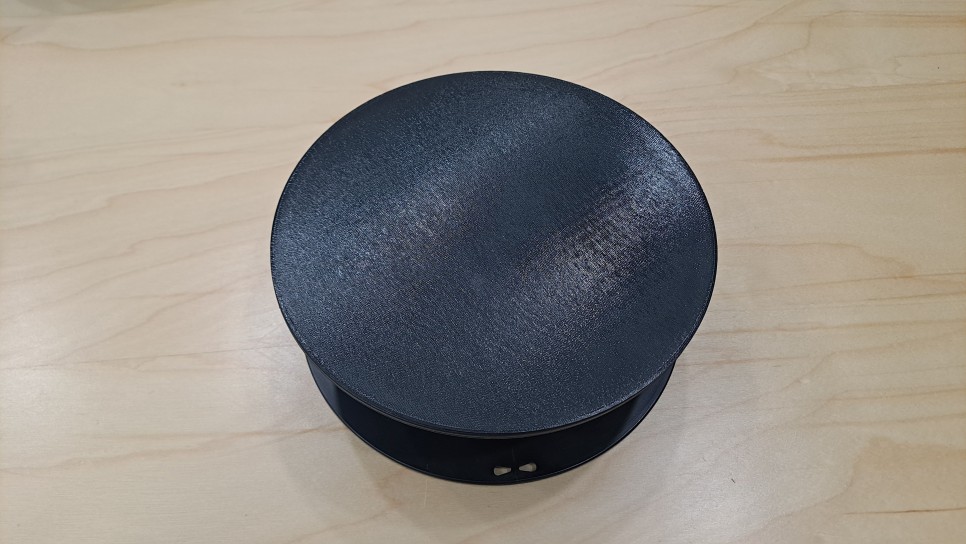

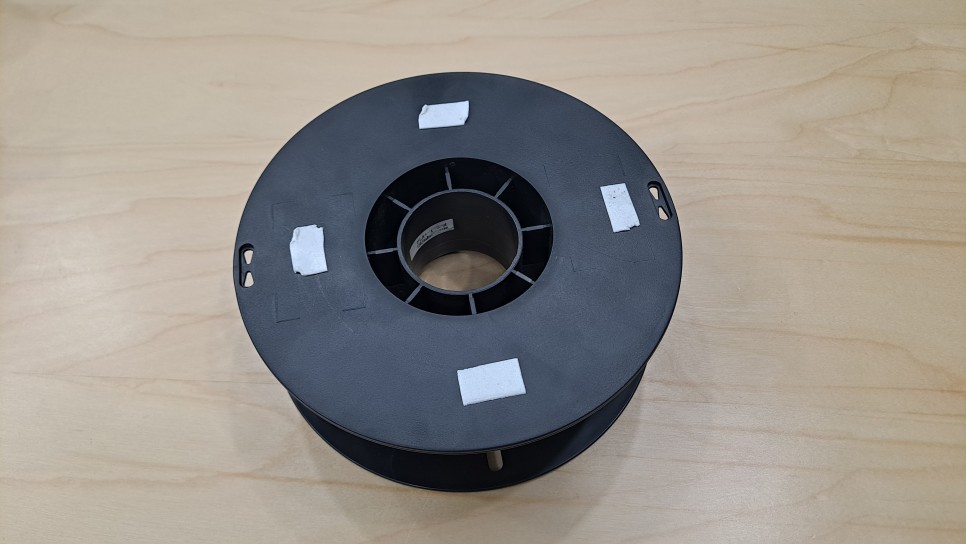

양면 테이프를 사용해 필라멘트 보빈 위에 원형 커버를 붙입니다.
원형 커버 붙이기
마지막으로 보빈을 어댑터에 끼우듯이 놓고 온오프 스위치를 눌러 작동해 보겠습니다.
2,880:1의 높은 기어비를 사용하여 베어링에 튼튼한 608 베어링을 사용하기 때문에 3v 전압과 과학 실험용 소형 dc모터를 사용하더라도 턴테이블은 저속으로 부드럽게 회전할 수 있습니다.

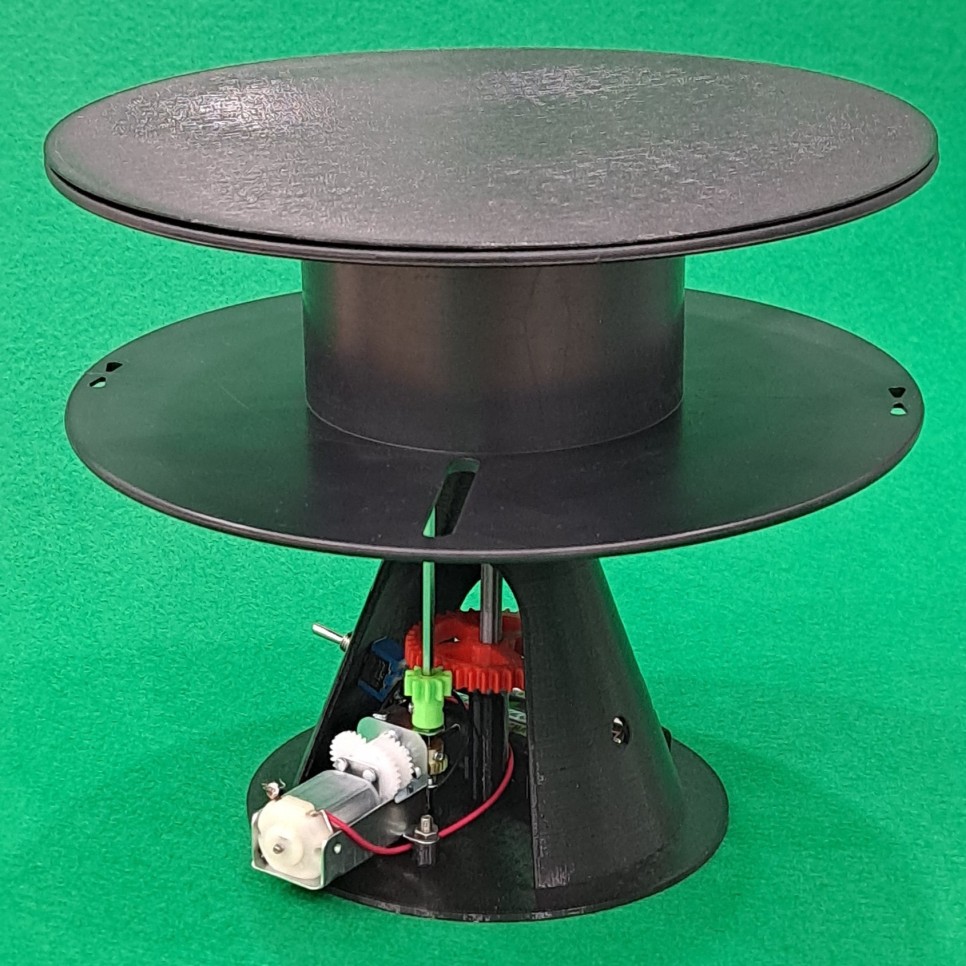

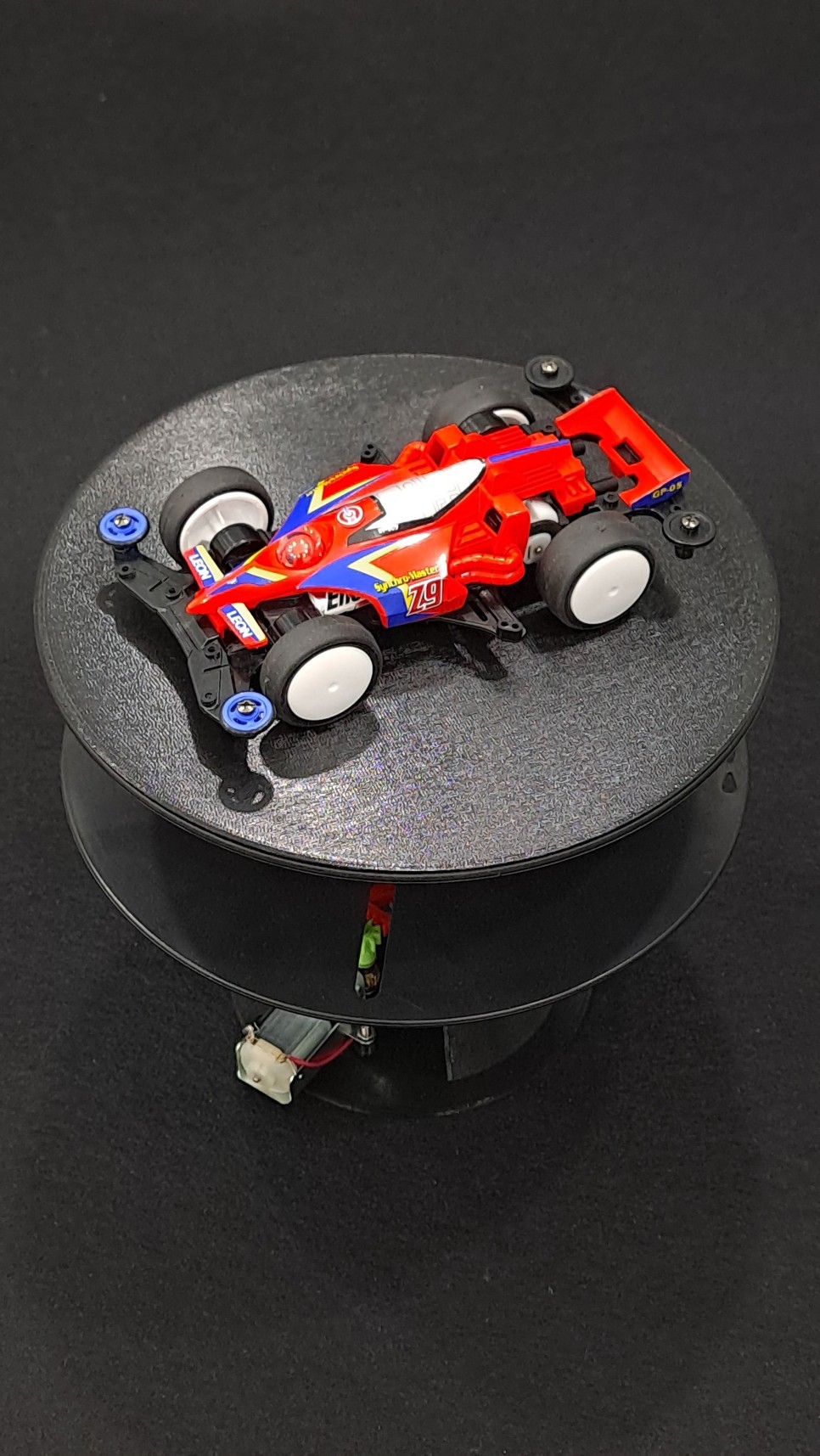

촬영용 턴테이블 완성
또한 필라멘트 보빈이 없는 경우 새 어댑터를 사용하여 아크릴 원판과 같은 원형 재료를 사용할 수 있습니다.
아크릴원판,뉴어댑터,양면테이프
양면 테이프를 사용하여 아크릴 원판에 뉴 어댑터를 부착하였습니다.
아크릴 원판에 뉴 어댑터를 장착하다.
아크릴 원판 위에 타미야 미니카를 올려놓고 촬영을 해보았습니다.
타미야 미니카 촬영 POINT5 . 기계식 촬영용 턴테이블 활용 기계식 턴테이블을 사용하여 다음과 같이 제품을 실제로 촬영해 보았습니다.
턴테이블 사양 전압 3v 소형 dc모터 5rpm 기어비 2,880:1 직경 20cm

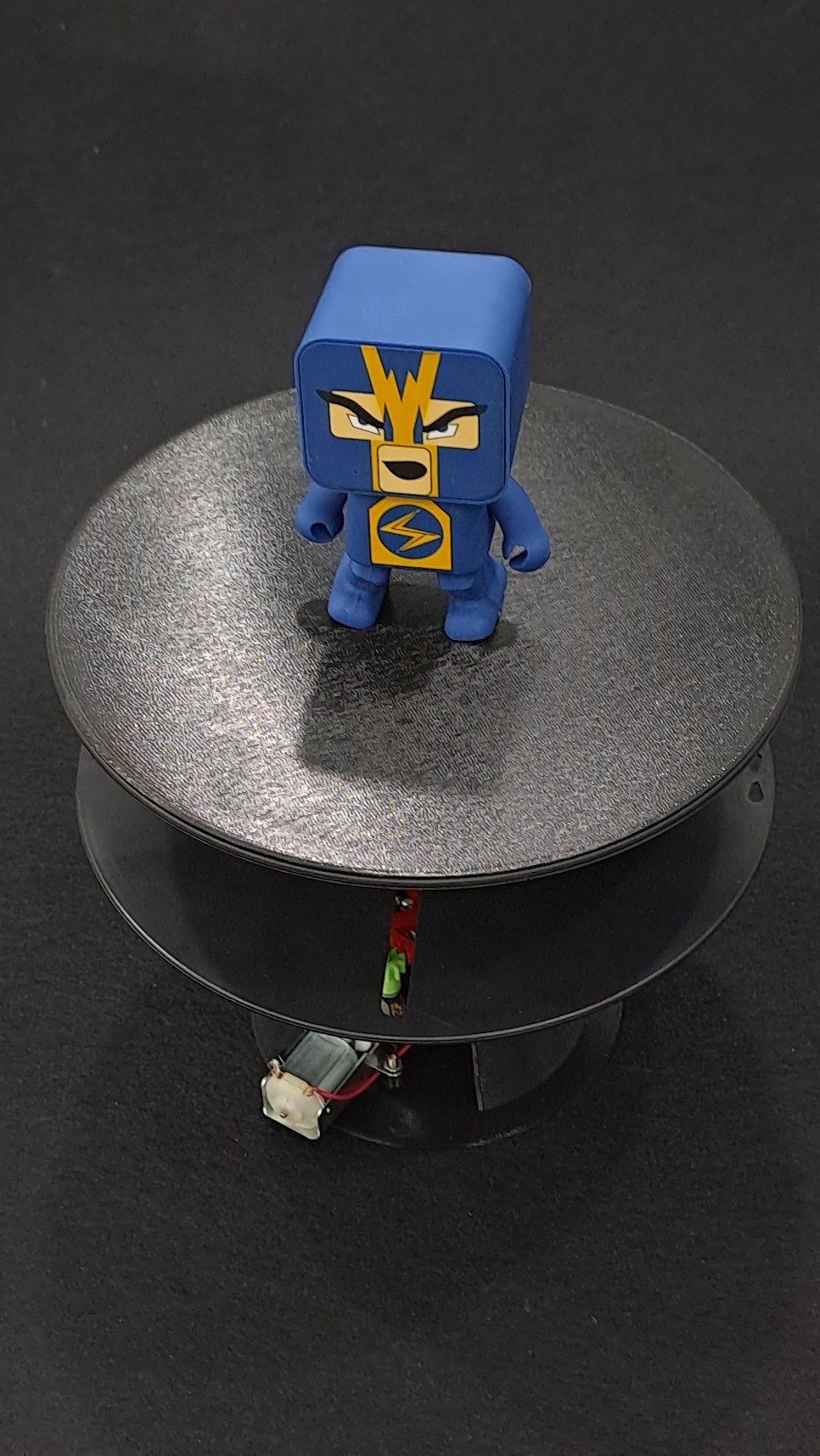

- 블루투스 스피커 촬영
블루투스 스피커 촬영 그림자

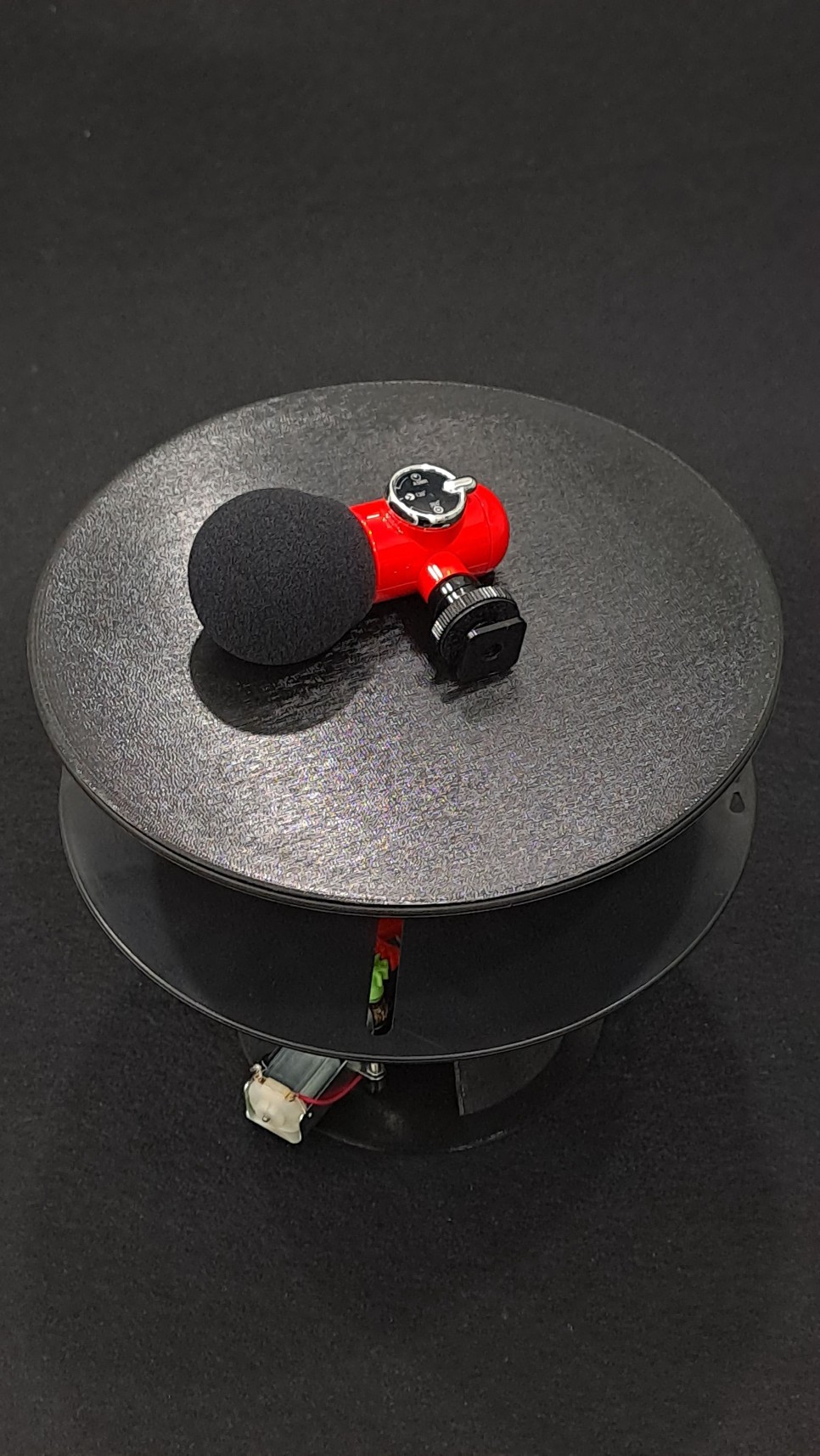

2) 마이크 촬영
마이크 촬영

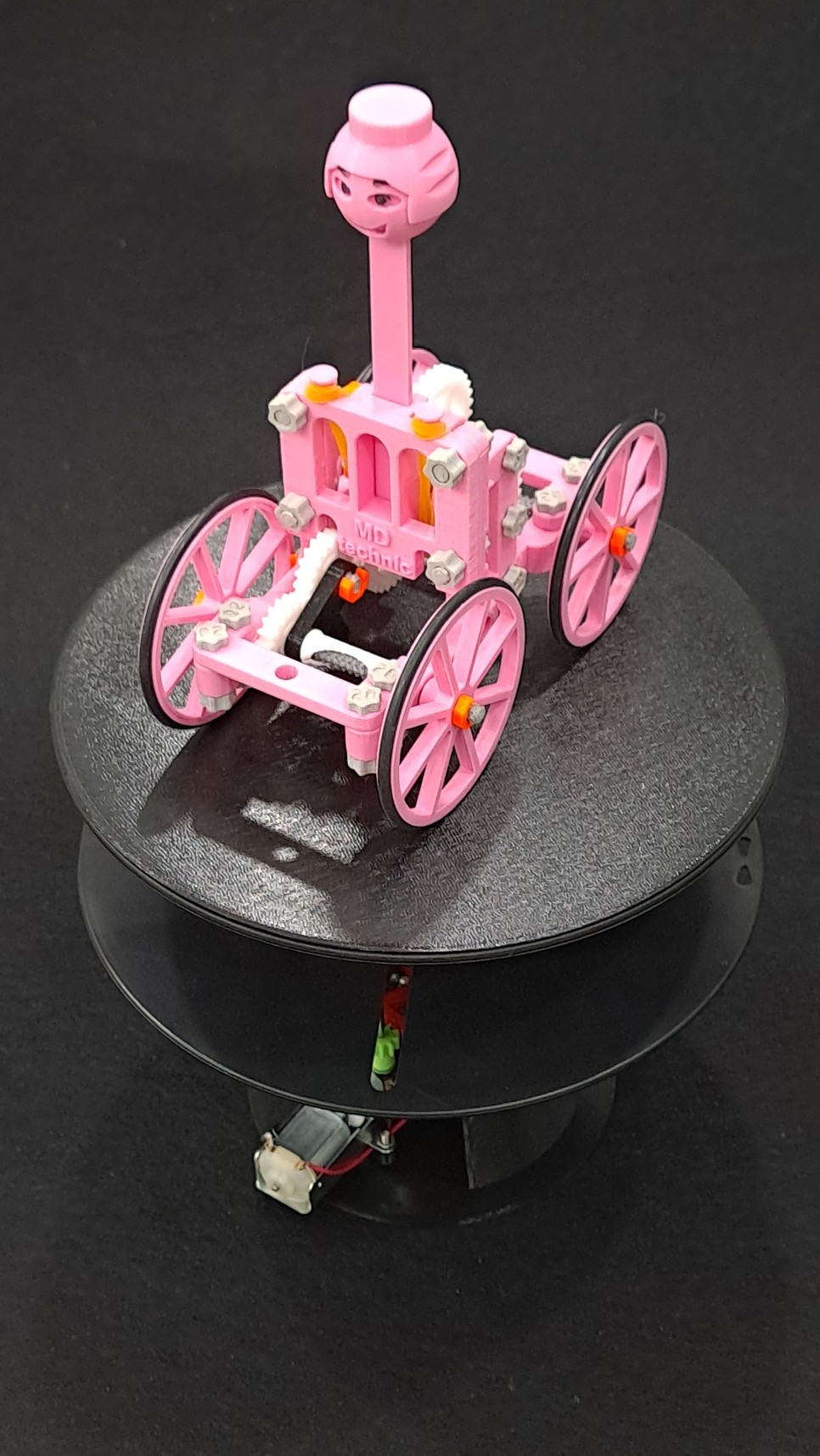

3) 밀어 (토이) 촬영
밀어젖히고 촬영

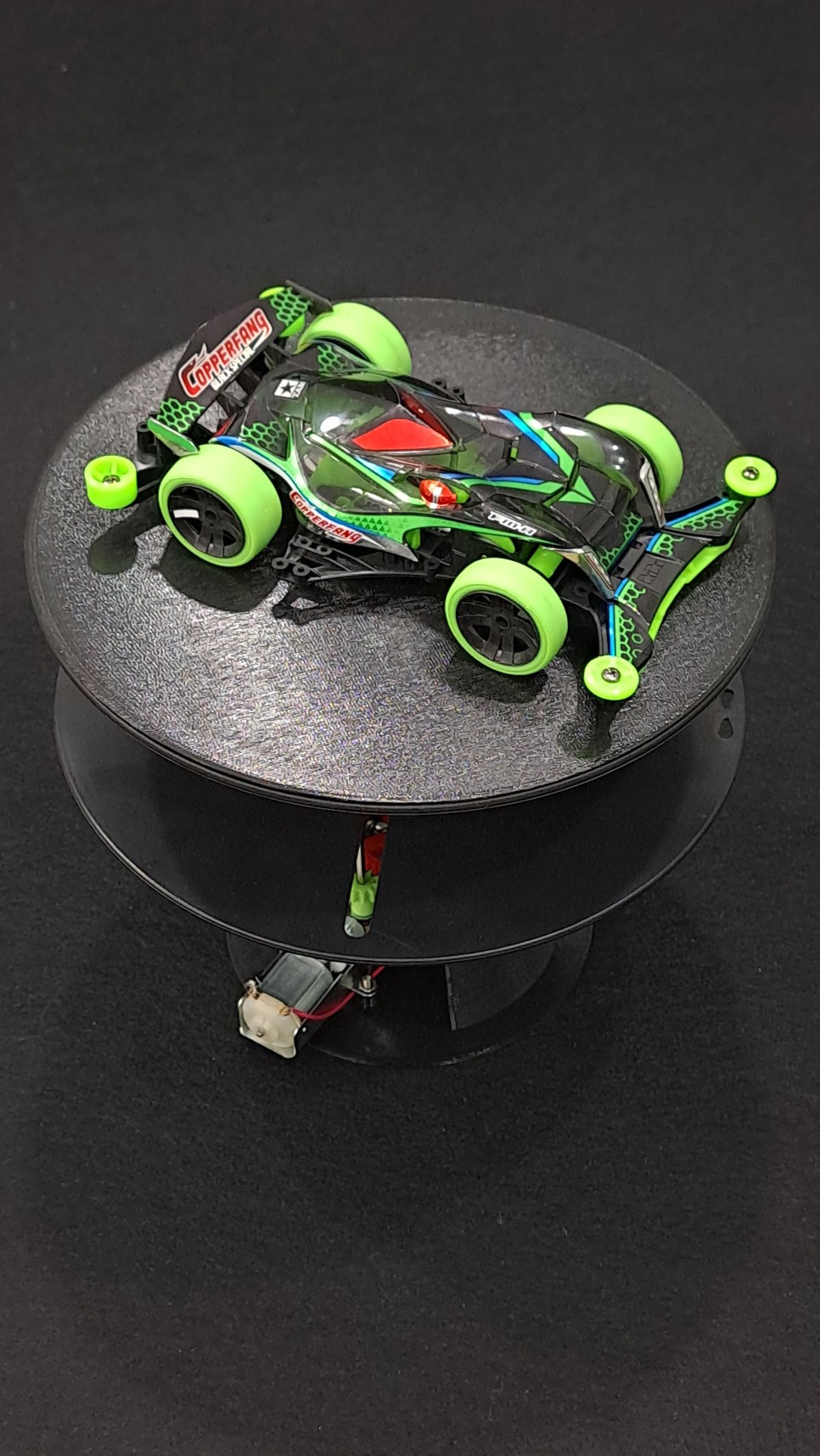

4. 타미야 미니카 촬영
타미야 미니카 촬영
턴테이블로 촬영한 영상을 편집하면 기대 이상의 장면을 만들 수 있습니다.
이상 필라멘트 보빈을 재사용하여 기계식 촬영용 턴테이블을 만들어 보았습니다.
‘제품 촬영용 턴테이블 만들기’ 여러분도 한번 도전해 보세요!
